Pengenalan Produk

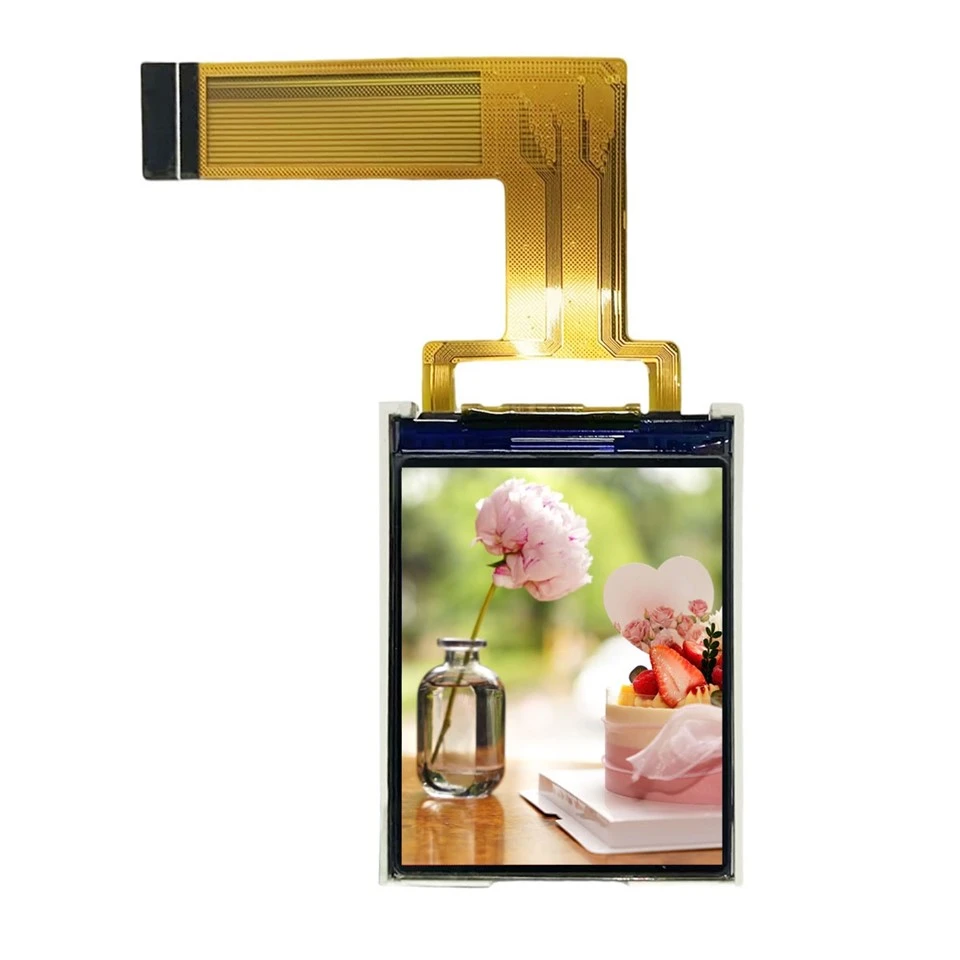

1.77 TFT LCD
adalah paparan kristal cecair warna kecil dengan resolusi yang biasa digunakan 128*(RGB) 160. Panjang pepenjuru adalah 4.5 cm.
Skrin LCD Arduino 1.77 TFT
merujuk kepada paparan kristal cecair warna kecil yang serasi dengan Lembaga Pembangunan Arduino. Paparan skrin warna pada dasarnya boleh melengkapkan penukaran skrin dan meningkatkan interaktiviti antara muka.
TFT 1.77
dinamakan mengikut saiz skrin, yang biasanya samar -samar. Pemaju produk harus menyediakan saiz skrin terpelihara dan membolehkan kami menyediakan skrin rujukan alternatif, yang boleh menggalakkan pembangunan produk dengan lebih berkesan.

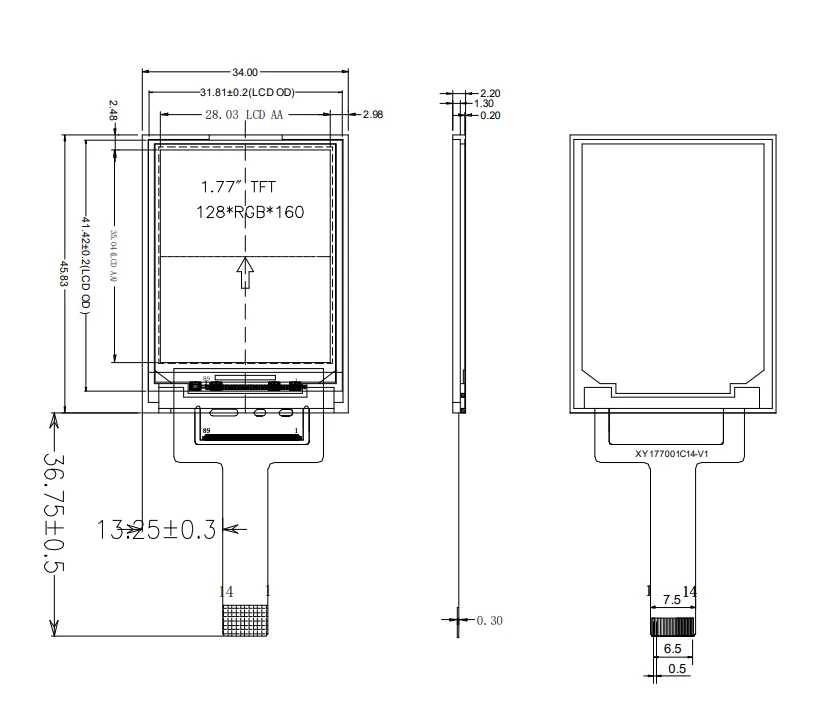

1.77 Parameter LCD TFT (Spesifikasi)
|
Saiz modul: 34*45.83*2.20 |
LCD AA: 29.03*36.04 |
| Saiz LCD: 1.77 inci | Resolusi: 128RGB x 160 titik |
| Pemandu IC: ST7735S |
Jenis Pemandu Backlight: Kuasa/3.3V/5V/Hite |
| Antara muka: SPI4W | Pixel Pitch (W*H): 0.073*0.219 |
|
Pin |
Simbol |
|
|
1 |
NC | |
|
2 |
Gnd |
|
|
3 |
K |
|
|
4 |
A |
|
|
5 |
Gnd |
|
|
6 |
Pertama |
|
|
7 |
Ao |
|
|
8 |
SDA | |
|
9 |
SCK | |
|
10 |
Vcc | |
|
11 |
IOVCC | |
|
12 |
Cs | |
|
13 |
Gnd | |
|
14 |
NC |

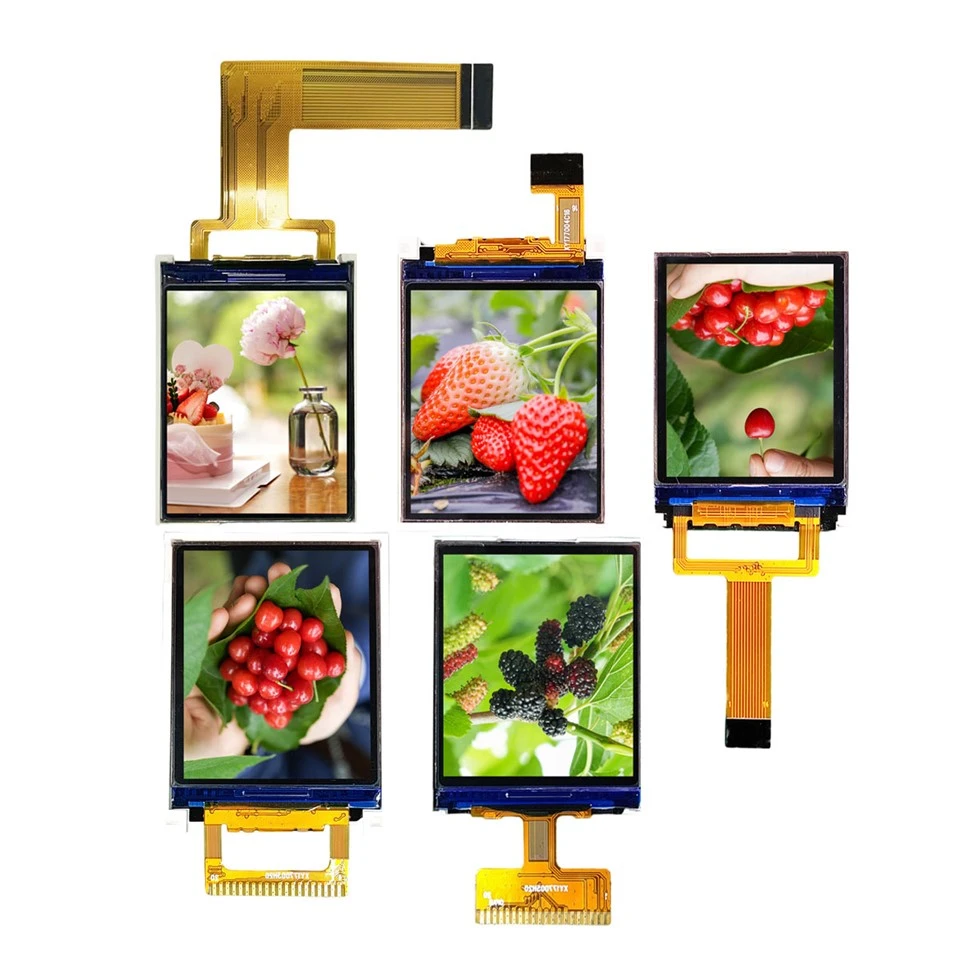

1.77 TFT LCDProduk serupa
