1.Pengenalan produk

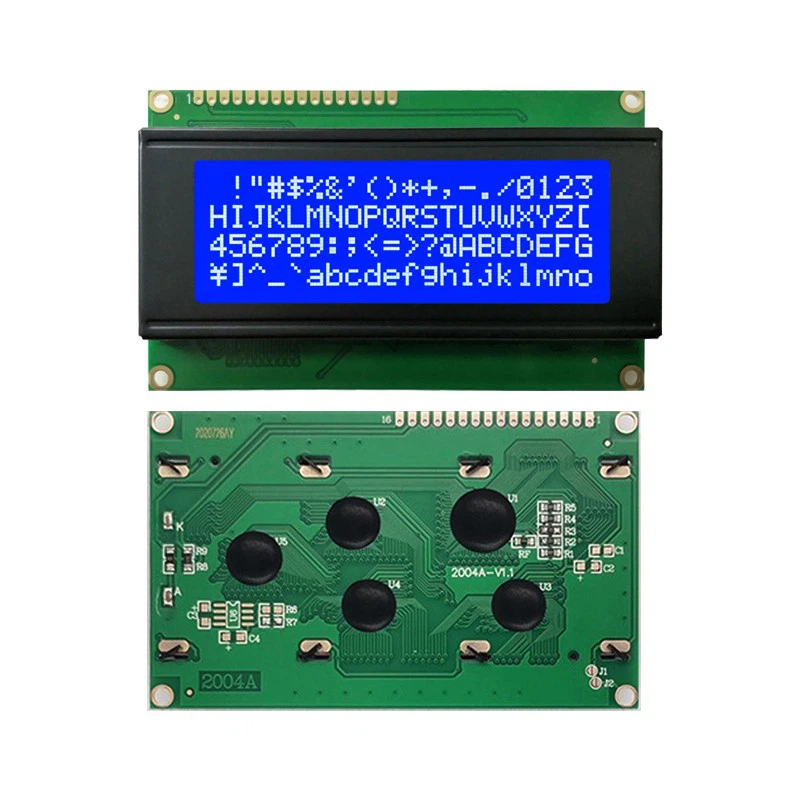

2004LCD Moudle ialah modul paparan kristal cecair berdasarkan teknologi COB (Chip-on-Board). "2004" dalam namanya merujuk kepada resolusi pikselnya sebanyak 20 lajur × 4 baris.
2. Ciri dan aplikasi produk
Integrasi Tinggi:Teknologi COB menjadikan litar pemacu paparan dan panel LCD sangat bersepadu, menjimatkan ruang dan kos.
Kesan paparan yang baik: boleh memaparkan teks dan ikon yang jelas, serta menyokong berbilang fon dan aksara.
Kestabilan yang kuat:Struktur pembungkusan COB boleh meningkatkan ketahanan skrin terhadap kesan dan kestabilan alam sekitar.
Reka Bentuk Kuasa Rendah:sesuai untuk peranti berkuasa bateri, boleh memanjangkan hayat bateri.
Antara Muka Aplikasi Luas:menyokong pelbagai kaedah antara muka seperti bersiri dan selari, yang mudah untuk disepadukan ke dalam pelbagai sistem.
Sangat bersepadu, mengurangkan kerumitan litar persisian.
Kesan paparan yang jelas, sesuai untuk pelbagai teks dan paparan grafik ringkas.
Kestabilan yang kuat, menyesuaikan diri dengan pelbagai persekitaran kerja.
Menyokong pelbagai kaedah antara muka, mudah untuk serasi dengan pelbagai pengawal.
Tidak boleh memaparkan animasi kompleks dan imej resolusi tinggi. Memerlukan litar pemacu khas dan sokongan pengawal.
Skrin LCD 2004 biasanya disambungkan ke papan kawalan utama melalui pengawal, dan pengguna boleh mengawal kandungan dan format paparan melalui pengaturcaraan. Apabila menggunakan, perhatikan pendawaian yang betul dan elakkan lenturan wayar yang berlebihan untuk memastikan kesan paparan normal.
Sambungan elektrik:Sambungkan bekalan kuasa dan talian isyarat kawalan untuk memastikan antara muka elektrik disambungkan dengan betul.
Antara Muka Kawalan:Pilih antara muka bersiri atau selari yang sesuai mengikut keperluan, dan tulis program kawalan untuk penghantaran data dan kawalan paparan.
Pembangunan perisian:Gunakan mikropengawal atau mikrokomputer cip tunggal untuk menulis program perisian untuk mengurus dan mengemas kini kandungan paparan.
4. Aplikasi produk
Kawalan Perindustrian:sebagai peranti paparan untuk panel kawalan industri.
Instrumen:seperti peralatan pengukur elektronik dan skrin paparan instrumen.
Elektronik Pengguna:seperti konsol permainan elektronik, pembaca e-buku, dsb.
Peranti Rumah Pintar:seperti termostat pintar, soket pintar, dsb.
Alat pengukur mudah alih; panel kawalan perindustrian; elektronik pengguna mudah alih dan produk lain.
Kebolehsuaian Alam Sekitar:Pastikan ia digunakan dalam julat suhu dan kelembapan yang sesuai untuk mengelakkan kesan paparan dan hayat.
Perlindungan Statik:Elakkan elektrik statik semasa pengendalian dan pemasangan untuk mengelakkan kerosakan pada skrin LCD dan litar pemanduannya.
Keserasian Parameter Elektrik:Pastikan parameter elektrik dan tahap isyarat pengawal dan modul paparan adalah serasi untuk mengelakkan kerosakan peralatan atau operasi tidak normal.
Paparan LCD 2004 adalah salah satu penyelesaian paparan yang ideal dalam banyak reka bentuk produk elektronik kerana kestabilannya yang kukuh, kesan paparan yang baik dan kebolehsuaian yang luas.
6.Parameter produk (spesifikasi)
|
Saiz Modul :116X36X 13.4/10.9mm |
Kawasan Pandangan Paparan : 83X18.4mm |
|
Jenis LCD:STN/POSITIF/TRANSFLEKTIF |
Sudut Pandangan:Jam 6 |
|
IC Pemacu:SPLC780D ATAU Setaraf(AIP31066) |
Jenis Pemacu Lampu Latar:Kuasa/3.3V/5.0VHITE |
|
Litar DC Ke DC: Bina Dalam |
Berat:TBD |
|
PIN |
SIMBOL |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
