pengenalan
Paparan LCD Dot Matrix 128x64B ialah modul paparan LCD grafik dot matriks berprestasi tinggi, yang digunakan secara meluas dalam pelbagai peranti elektronik. Kedua, resolusi modul paparan kami ialah 128x64 titik, yang bermaksud ia boleh memaparkan maklumat yang kaya dalam ruang skrin yang terhad. Sama ada maklumat teks berbilang baris atau paparan grafik format kecil, produk kami boleh mengendalikannya dengan mudah.

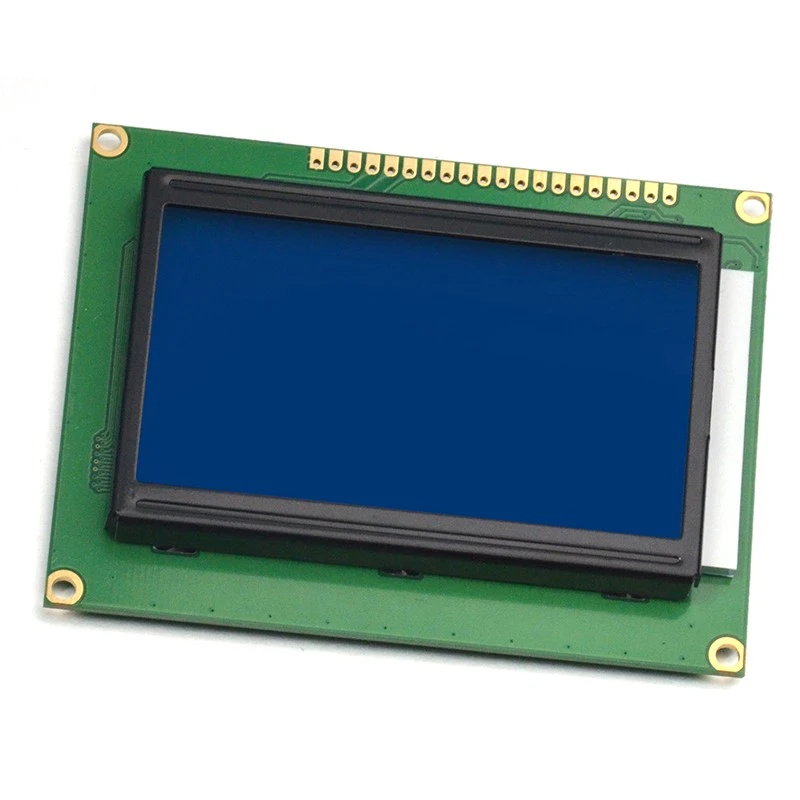

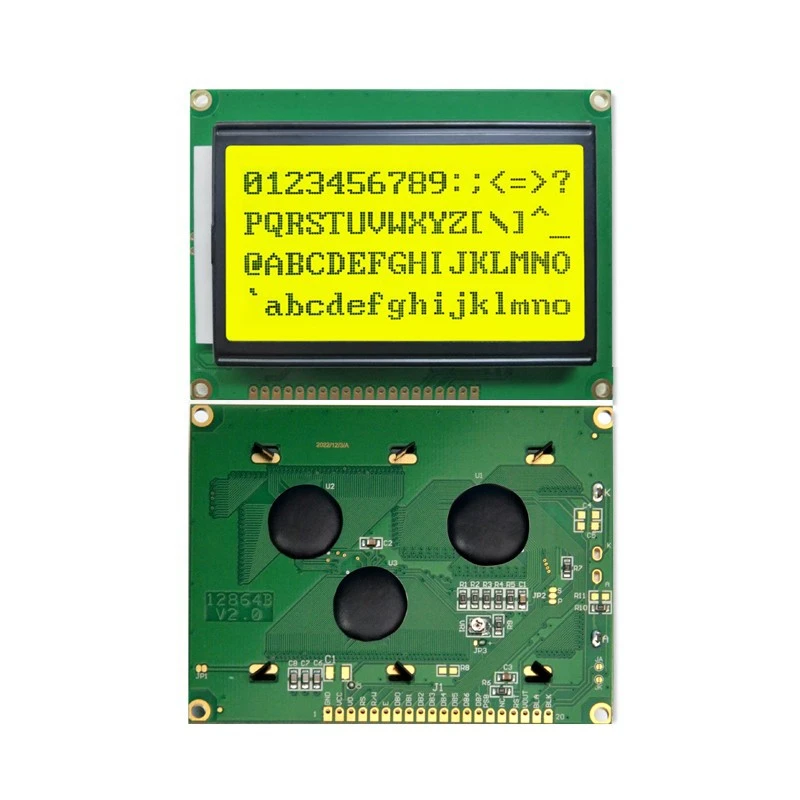

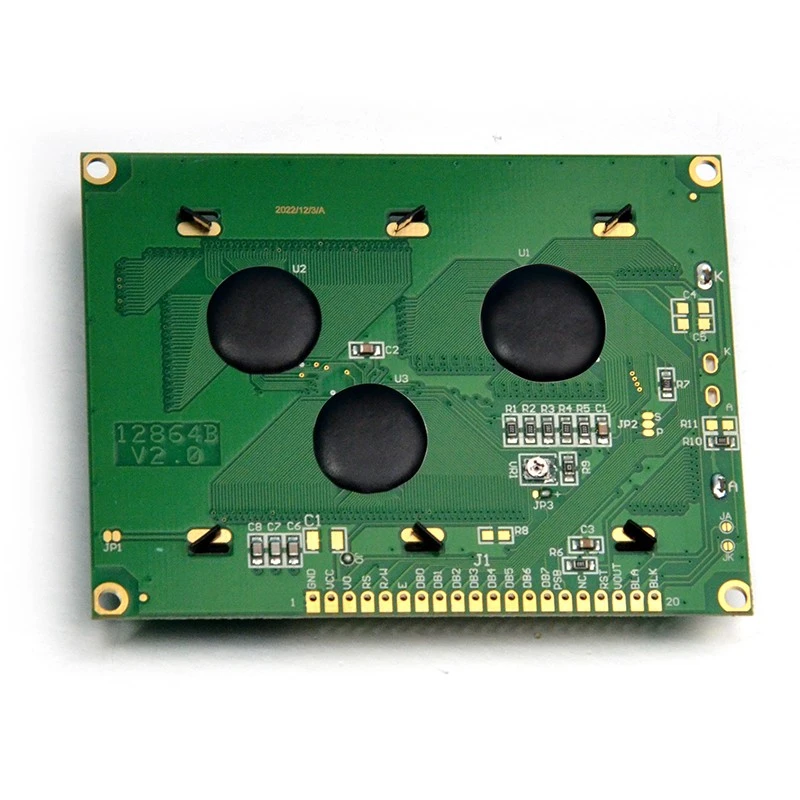

1.Gambar produk
2. Ciri produk
Paparan resolusi tinggi
Paparan LCD Dot Matrix 128x64B mengguna pakai susun atur dot matriks 128 lajur x 64 baris, yang mengandungi sejumlah 8192 piksel bebas. Reka bentuk dot matriks berketumpatan tinggi ini membolehkan skrin memaparkan imej dan teks yang lebih halus dan jelas.
Reka bentuk kuasa rendah
Julat voltan kendalian paparan kami adalah antara {{0}}.0V dan +5.5V. Keperluan voltan yang lebih rendah ini membantu mengurangkan penggunaan tenaga. Kedua, ia menyepadukan litar penukaran DC-DC, yang tidak memerlukan tekanan negatif luaran, dan seterusnya memudahkan reka bentuk litar dan mengurangkan penggunaan kuasa.
Kebolehsuaian persekitaran yang kuat
Skrin paparan kami biasanya mempunyai julat suhu operasi yang luas dari -20 darjah hingga +70 darjah, dan sesetengah model gred industri malah memanjang ke -30 darjah hingga +85 darjah, memastikan bahawa ia boleh dipaparkan secara normal dalam persekitaran yang sejuk atau bersuhu tinggi. Kedua, skrin paparan kami menggunakan struktur tertutup dan rawatan kalis lembapan untuk mengelakkan bahan kristal cecair daripada diceroboh oleh kelembapan. Pada masa yang sama, bahagian litar biasanya disalut dengan salutan anti-karat untuk menahan pelbagai persekitaran yang keras.
Antara muka yang fleksibel
Skrin paparan kami mempunyai ciri antara muka yang fleksibel, yang disebabkan oleh cip pemacunya yang menyokong pelbagai protokol komunikasi dan kaedah antara muka, seperti antara muka selari, antara muka SPI dan antara muka I²C.
Sistem Kawalan Perindustrian
Paparan LCD dot matriks 128x64B digunakan secara meluas dalam bidang kawalan automasi industri. Reka bentuk resolusi tinggi 128×64 pikselnya boleh memaparkan antara muka operasi yang kompleks, termasuk parameter masa nyata, petunjuk status dan maklumat carta.
Instrumen dan Peralatan Perubatan
Dalam peralatan perubatan, paparan LCD dot matriks 128x64B sesuai untuk monitor, meter glukosa darah dan peralatan lain dengan kontras tinggi dan kesan paparan yang jelas.
Elektronik Pengguna
Aplikasi paparan dalam bidang elektronik pengguna termasuk peranti rumah pintar, panel audio dan alat kawalan jauh.
Instrumen dan Peralatan Pemeteran
Paparan kami digunakan secara meluas dalam pelbagai alat pengukur, seperti meter tenaga, penganalisis gas dan penimbang elektronik.
Elektronik Automotif
Dalam bidang elektronik automotif, paparan digunakan dalam sistem navigasi kenderaan, panel instrumen dan modul paparan cermin pandang belakang.
Peralatan Pendidikan dan Penyelidikan
Paparan kami juga sesuai untuk peralatan dalam bidang pendidikan dan penyelidikan, seperti mengajar instrumen eksperimen dan papan pembangunan elektronik.
4.Parameter produk (spesifikasi)
|

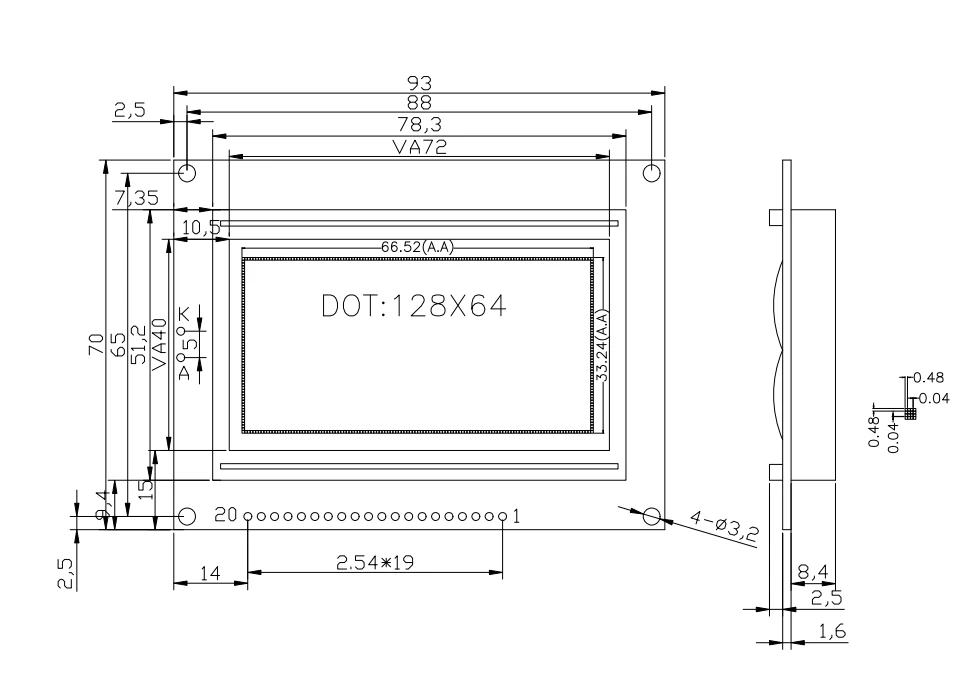

Saiz Modul :93X70X12.5 mm |
Kawasan Pandangan Paparan : 72X40mm |
|
Jenis LCD: FSTN/POSITIF/TRANSFLEKTIF |
Sudut Pandangan:Jam 6 |
|
IC Pemacu:ST7920 ATAU Setaraf |
Jenis Pemacu Lampu Latar:Kuasa/3.1V/HITE |
|
Litar DC ke DC: Bina Dalam |
Berat:TBD |
|
PIN |
SIMBOL |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
Perkhidmatan Pelanggan
Soalan Lazim
S: Apakah maksud resolusi Paparan LCD Dot Matrix 128x64B?
J: Resolusi 128x64 bermakna paparan mempunyai lebar 128 piksel dan ketinggian 64 piksel, menghasilkan sejumlah 8192 piksel boleh alamat. Ini membolehkan teks atau grafik yang terperinci dan jelas dalam kawasan skrin padat.
S: Mengapakah Paparan LCD Dot Matrix 128x64B dianggap cekap kuasa?
J: Paparan hanya mengaktifkan piksel yang diperlukan untuk memaparkan kandungan, meminimumkan penggunaan kuasa. Selain itu, ia menggunakan voltan kendalian rendah (3.3V hingga 5V) dan lampu latar yang cekap tenaga, menjadikannya sesuai untuk peranti berkuasa bateri.
S: Apakah yang menjadikan Paparan LCD Dot Matrix 128x64B sangat boleh disesuaikan dengan persekitaran yang berbeza?
J: Julat suhu operasinya yang luas (-20 darjah hingga +70 darjah atau -30 darjah hingga +85 darjah untuk model gred industri) dan pengedap yang teguh terhadap kelembapan dan habuk membenarkannya untuk melaksanakan dengan pasti dalam keadaan yang sukar.
S: Apakah antara muka komunikasi yang disokong oleh paparan ini?
J: Paparan LCD Dot Matrix 128x64B biasanya menyokong antara muka selari (8-mod bit atau 4-bit) dan antara muka bersiri seperti SPI dan I²C, menawarkan fleksibiliti untuk penyepaduan dengan pelbagai mikropengawal.
S: Bagaimanakah paparan memastikan keterlihatan yang jelas dalam keadaan pencahayaan yang berbeza?
J: Ia menggunakan bahan kristal cecair kontras tinggi dan lampu latar boleh laras, memastikan kebolehbacaan yang baik dalam keadaan cahaya malap dan terang.
S: Bolehkah Paparan LCD Dot Matrix 128x64B memaparkan imej, atau adakah ia terhad kepada teks?
J: Ia boleh memaparkan teks dan grafik ringkas. Susunan matriks titik membenarkan penyesuaian berasaskan piksel, membolehkan pemaparan ikon, corak atau imej resolusi rendah.
S: Apakah aplikasi biasa bagi Paparan LCD Dot Matrix 128x64B?
J: Aplikasi biasa termasuk instrumen industri, peranti perubatan, peralatan pegang tangan dan papan pemuka automotif, di mana paparan padat dan boleh dipercayai adalah penting.
S: Bagaimanakah paparan mengendalikan persekitaran sumber GPIO yang rendah?
J: Dengan menggunakan antara muka bersiri seperti SPI atau I²C, paparan mengurangkan bilangan pin kawalan yang diperlukan, menjadikannya ideal untuk mikropengawal dengan ketersediaan GPIO terhad.
S: Apakah jenis lampu latar yang digunakan dalam paparan ini?
J: Kebanyakan Paparan LCD Dot Matrix 128x64B menggunakan lampu latar LED yang cekap tenaga, yang memberikan pencahayaan seragam dan menggunakan kuasa yang minimum.
S: Sejauh manakah tahan lama Paparan LCD Dot Matrix 128x64B dalam aplikasi luar?
J: Reka bentuknya yang teguh, termasuk struktur anti-getaran, salutan pelindung, dan toleransi suhu yang luas, memastikan ketahanan dan prestasi yang konsisten dalam persekitaran luar atau lasak.
