Paparan LCD 40x2 adalah sejenis paparan kristal cecair yang boleh menunjukkan 40 aksara setiap baris dan mempunyai 2 baris secara keseluruhan. Konfigurasi ini menjadikannya sesuai untuk aplikasi di mana jumlah maklumat teks yang agak besar perlu dibentangkan. Sebagai pembekal paparan LCD 40x2, memahami mod paparan produk ini adalah penting bagi kami dan pelanggan kami. Dalam blog ini, kami akan meneroka mod paparan paparan LCD 40x2 secara terperinci.
Prinsip Paparan Asas LCD
Sebelum menyelidiki mod paparan khusus paparan LCD 40x2, penting untuk memahami prinsip -prinsip kerja asas paparan kristal cecair. LCD beroperasi berdasarkan harta kristal cecair untuk menukar penjajaran mereka apabila medan elektrik digunakan. Apabila cahaya melewati lapisan kristal cecair, penjajaran kristal mempengaruhi polarisasi cahaya, yang seterusnya menentukan sama ada cahaya boleh melalui paparan dan mencapai mata penonton.
Dalam LCD, terdapat dua jenis utama elektrod: elektrod segmen dan elektrod matriks. Segmen LCD biasanya digunakan untuk memaparkan mudah seperti jam tangan dan kalkulator, di mana setiap segmen mewakili bahagian tertentu dari digit atau simbol. DOT - LCD Matrix, sebaliknya, lebih serba boleh dan boleh memaparkan pelbagai watak dan grafik. Paparan LCD 40x2 adalah jenis titik - matriks, yang bermaksud ia terdiri daripada matriks titik -titik kecil yang boleh dikawal secara individu untuk membentuk watak dan imej.
Mod paparan aksara
Mod paparan yang paling biasa dari paparan LCD 40x2 ialah mod paparan aksara. Dalam mod ini, paparan digunakan untuk menunjukkan aksara alfanumerik, simbol, dan tanda baca. LCD 40x2 mempunyai ROM penjana aksara (CGROM) yang dibina - yang menyimpan corak pelbagai watak. Apabila kod watak dihantar ke paparan, corak aksara yang sepadan diambil dari CGROM dan dipaparkan pada skrin.
Set aksara yang disokong oleh paparan LCD 40x2 tipikal termasuk set aksara ASCII, yang terdiri daripada 128 aksara, termasuk huruf besar dan huruf kecil, nombor, dan simbol biasa. Sesetengah paparan lanjutan juga boleh menyokong set watak tambahan, seperti Kana Jepun atau watak Cyrillic.
Untuk memaparkan watak pada LCD 40x2, mikrokontroler atau peranti kawalan lain perlu menghantar kod aksara ke pin data paparan. Paparan kemudian menguraikan kod dan mengaktifkan titik -titik yang sesuai dalam matriks titik untuk membentuk watak. Sebagai contoh, untuk memaparkan huruf 'A', mikrokontroler menghantar kod ASCII untuk 'A' (iaitu 65 dalam perpuluhan) ke paparan. Paparan kemudian melihat corak untuk 'A' di CGROM dan menghidupkan titik -titik yang sepadan untuk menunjukkan surat itu.
Mod paparan grafik
Walaupun mod paparan aksara adalah yang paling biasa, paparan LCD 40x2 juga boleh menyokong mod paparan grafik. Dalam mod ini, paparan boleh menunjukkan grafik tersuai, seperti ikon atau graf mudah. Untuk menggunakan mod paparan grafik, peranti mengawal perlu secara langsung mengawal setiap titik individu dalam matriks titik.
Ini memerlukan pendekatan pengaturcaraan yang lebih kompleks berbanding dengan mod paparan aksara. Peranti kawalan perlu mengira kedudukan setiap titik dan menghantar isyarat kawalan yang sesuai untuk menghidupkan atau mematikan titik. Sebagai contoh, untuk melukis garis mudah pada paparan, peranti kawalan perlu menentukan titik permulaan dan akhir garis dan kemudian menghidupkan titik -titik di sepanjang jalan garis.
Mod paparan grafik berguna dalam aplikasi di mana maklumat visual selain teks perlu dibentangkan. Sebagai contoh, dalam sistem pembalakan data, graf mudah boleh ditarik pada paparan untuk menunjukkan trend data yang diukur dari masa ke masa.
Mod paparan menatal
Satu lagi mod paparan berguna dari paparan LCD 40x2 ialah mod paparan menatal. Apabila terdapat lebih banyak teks daripada yang boleh dimuatkan pada paparan baris 2 sekaligus, mod paparan menatal boleh digunakan untuk menunjukkan semua maklumat. Terdapat dua jenis menatal: menatal mendatar dan menatal menegak.
Dalam menatal mendatar, teks bergerak dari kanan ke kiri atau kiri ke kanan merentasi paparan. Ini berguna apabila teks lebih panjang daripada 40 aksara setiap baris. Untuk melaksanakan menatal mendatar, peranti kawalan perlu terus mengalihkan kod aksara dalam penampan paparan dan mengemas kini paparan.
Menatal menegak digunakan apabila terdapat lebih daripada 2 baris teks yang akan ditunjukkan. Dalam kes ini, teks bergerak ke atas atau ke bawah pada paparan. Sama seperti menatal mendatar, peranti kawalan perlu menguruskan penampan paparan dan mengemas kini paparan untuk mencapai kesan menatal.
Perbandingan dengan paparan LCD lain
Apabila mempertimbangkan mod paparan paparan LCD 40x2, ia menarik untuk membandingkannya dengan paparan LCD biasa yang lain, sepertiPaparan LCD 16x1,Paparan LCD 16 x 4, dan16 2 paparan LCD.
Paparan LCD 16x1 boleh menunjukkan hanya 16 aksara dalam satu baris. Ia sesuai untuk aplikasi di mana hanya sedikit maklumat teks yang perlu dibentangkan, seperti penunjuk status mudah. Mod paparan aksara adalah mod utama operasi untuk jenis paparan ini, dan ia agak mudah dikawal.
Paparan LCD 16x4 boleh menunjukkan 16 aksara setiap baris dan mempunyai 4 baris secara keseluruhan. Ia boleh memaparkan lebih banyak teks daripada paparan 16x1 dan lebih sesuai untuk aplikasi di mana maklumat teks berbilang baris perlu dibentangkan, seperti dalam sistem menu. Ia juga menyokong mod paparan watak, grafik, dan menatal, sama dengan LCD 40x2.

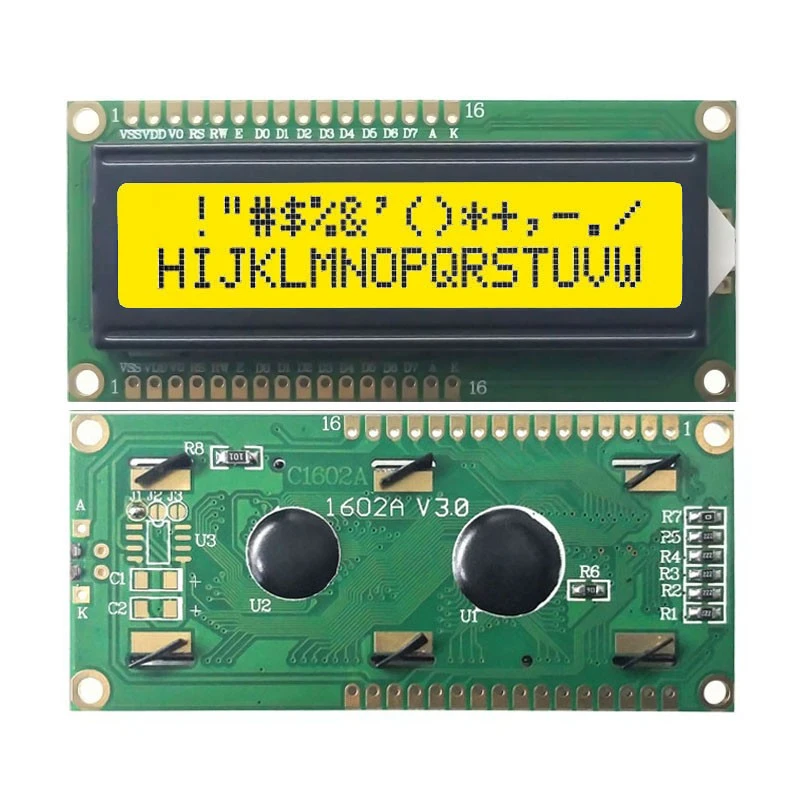

Paparan LCD 16x2 adalah pilihan yang sangat popular, dengan 16 aksara setiap baris dan 2 baris. Ia menyerang keseimbangan antara jumlah maklumat yang dapat dipaparkan dan kesederhanaan penggunaannya. Ia digunakan secara meluas dalam pelbagai sistem tertanam, seperti projek Arduino.
Sebaliknya, paparan LCD 40x2 boleh menunjukkan lebih banyak watak setiap baris, yang menjadikannya sesuai untuk aplikasi di mana sejumlah besar teks perlu dibentangkan dalam ruang yang agak padat. Ia juga menawarkan pelbagai mod paparan yang sama seperti DOT - matriks LCD lain, tetapi dengan keupayaan untuk mengendalikan garis teks yang lebih lama.
Aplikasi paparan LCD 40x2
Paparan LCD 40x2 digunakan dalam pelbagai aplikasi kerana kapasiti paparan yang besar dan mod paparan serba boleh.
Dalam sistem kawalan perindustrian, ia boleh digunakan untuk menunjukkan maklumat status sistem, seperti suhu, tekanan, dan kadar aliran. Mod paparan aksara boleh digunakan untuk menunjukkan nilai yang diukur, manakala mod paparan grafik boleh digunakan untuk menarik gambarajah mudah sistem kawalan.
Pada sistem - sistem jualan (POS), paparan LCD 40x2 boleh digunakan untuk menunjukkan maklumat produk, harga, dan butiran transaksi. Mod paparan menatal boleh digunakan untuk menunjukkan senarai panjang produk atau promosi.
Di dalam sistem automasi rumah, paparan boleh digunakan untuk menunjukkan status pelbagai peranti, seperti lampu, termostat, dan sensor keselamatan. Mod paparan aksara boleh menunjukkan status hidup/mati dan tetapan peranti, manakala mod paparan grafik boleh digunakan untuk menunjukkan pelan lantai mudah rumah.
Kesimpulan
Sebagai pembekal paparan LCD 40x2, kami memahami pentingnya mod paparan yang berbeza dalam memenuhi keperluan pelanggan kami. Sama ada mod paparan aksara untuk persembahan teks mudah, mod paparan grafik untuk maklumat visual tersuai, atau mod paparan menatal untuk mengendalikan sejumlah besar teks, paparan LCD 40x2 menawarkan penyelesaian yang fleksibel untuk pelbagai aplikasi.
Sekiranya anda berminat dengan paparan LCD 40x2 kami atau mempunyai sebarang pertanyaan mengenai mod paparan dan aplikasi mereka, sila hubungi kami untuk perbincangan lanjut dan perolehan yang berpotensi. Kami komited untuk menyediakan produk berkualiti tinggi dan sokongan teknikal yang sangat baik kepada pelanggan kami.
Rujukan
- "Memaparkan kristal cecair: menangani skim dan elektro - kesan optik" oleh E. Kaneko
- "Memaparkan LCD: Prinsip dan Aplikasi" oleh SM SZE
