Apabila membincangkan paparan LCD, satu soalan biasa sering timbul: "Bolehkah Paparan LCD 20x4 memaparkan grafik?" Sebagai pembekal paparan LCD 20x4 yang dipercayai, saya di sini untuk menyelidiki topik ini dan menjelaskan keupayaan produk kami.
Memahami Asas Paparan LCD 20x4
Paparan LCD 20x4 ialah sejenis paparan berasaskan aksara. "20x4" menunjukkan strukturnya - ia mempunyai 20 lajur dan 4 baris, yang bermaksud ia boleh memaparkan sejumlah 80 aksara pada satu masa. Paparan ini biasanya digunakan dalam pelbagai peranti, seperti alat pengukur, panel kawalan industri dan peralatan rumah. Mereka direka bentuk terutamanya untuk maklumat berasaskan teks, membolehkan pengguna mempersembahkan aksara abjad angka, simbol dan mesej ringkas dengan jelas.
Had dalam Memaparkan Grafik
Reka bentuk asas paparan LCD 20x4 menjadikannya mencabar untuk memaparkan grafik yang kompleks. Tidak seperti LCD grafik, yang mempunyai matriks piksel individu yang boleh dikawal secara bebas untuk membentuk imej, LCD berasaskan aksara dibina di sekeliling penjana aksara. Penjana ini mengandungi corak yang telah ditetapkan untuk aksara, dan setiap kedudukan aksara pada paparan sepadan dengan salah satu corak ini.
Untuk memaparkan grafik pada LCD 20x4, seseorang itu perlu memecahkan grafik itu kepada aksara individu atau menggunakan corak aksara tersuai. Aksara tersuai boleh dibuat dengan mentakrifkan matriks 5x8 atau 5x10 piksel untuk setiap kedudukan aksara. Walau bagaimanapun, bilangan aksara tersuai yang boleh disimpan adalah terhad. Biasanya, pengawal LCD 20x4 boleh menyimpan sehingga 8 aksara tersuai pada satu masa.
Selain itu, resolusi paparan LCD 20x4 adalah sangat rendah apabila ia berkaitan dengan grafik. Dengan hanya 20 lajur dan 4 baris kedudukan aksara, tahap perincian yang boleh dicapai adalah minimum. Sebagai contoh, wajah smiley yang ringkas perlu diwakili menggunakan versi yang sangat asas dan berpixel kerana bilangan kedudukan aksara yang tersedia yang terhad.
Perwakilan Grafik Mudah
Walaupun terdapat batasan, anda boleh menggunakan paparan LCD 20x4 untuk menunjukkan beberapa grafik yang sangat asas. Sebagai contoh, seseorang boleh membuat graf bar ringkas untuk mewakili data berangka. Dengan menggunakan corak aksara tersuai, tahap bar yang berbeza boleh ditakrifkan. Sebagai contoh, bar yang terisi separuh boleh menjadi satu aksara tersuai dan bar yang terisi penuh boleh menjadi satu lagi. Dengan menyusun aksara tersuai ini dalam satu baris, graf bar ringkas boleh dibuat untuk memberikan gambaran visual data.
Contoh lain ialah menggunakan aksara tersuai untuk mencipta ikon mudah. Contohnya, ikon bateri boleh dibuat dengan menggabungkan aksara tersuai yang berbeza untuk mewakili bentuk bateri dan tahap pengecasan. Walau bagaimanapun, grafik ini sangat mudah dan tidak mempunyai kerumitan dan perincian yang diharapkan daripada paparan grafik tradisional.
Perbandingan dengan Paparan LCD Lain
Jika dibandingkan dengan jenis paparan LCD yang lain, sepertiPaparan lcd 16 x 4,Paparan LCD 0802, danPaparan LCD 40x2, LCD 20x4 mempunyai ciri uniknya yang tersendiri.

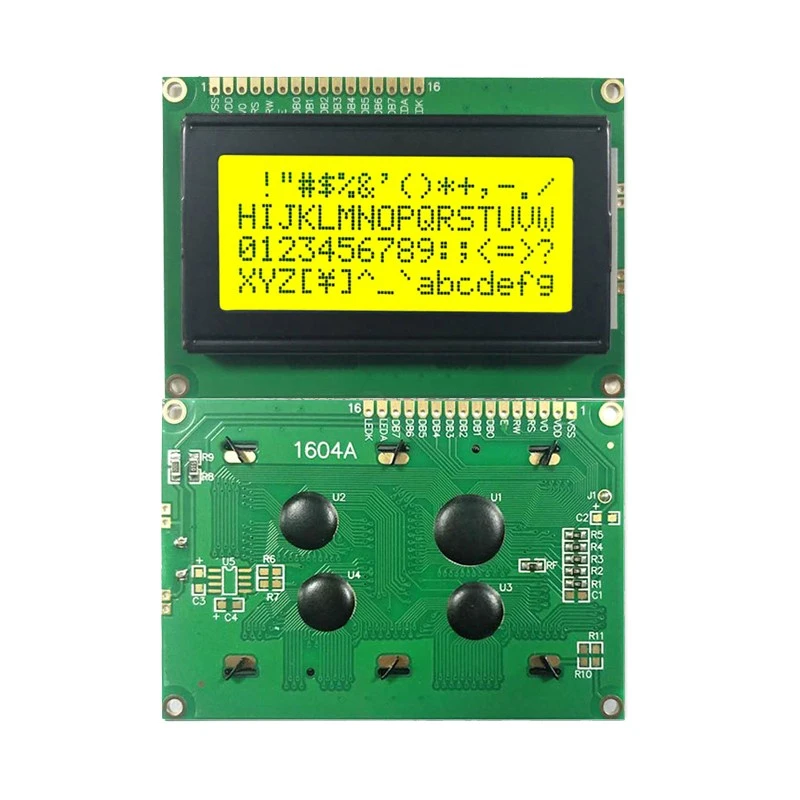

Paparan LCD 16x4 mempunyai 16 lajur dan 4 baris, menawarkan sejumlah 64 kedudukan aksara. Ia serupa dengan 20x4 dari segi paparan berasaskan aksara, tetapi ia mempunyai lebih sedikit aksara yang tersedia. Sebaliknya, paparan LCD 0802 hanya mempunyai 8 lajur dan 2 baris, memberikan ruang yang sangat terhad untuk paparan maklumat. Ia lebih terhad apabila ia melibatkan sebarang bentuk perwakilan grafik.
Paparan LCD 40x2, dengan 40 lajur dan 2 baris, mempunyai kawasan paparan yang lebih luas tetapi dengan hanya dua baris. Ini menjadikannya lebih sesuai untuk mempersembahkan baris teks yang panjang dan bukannya elemen grafik. Setiap paparan ini mempunyai kelebihan dan kekurangannya sendiri, dan pilihan bergantung pada keperluan khusus aplikasi.
Aplikasi yang Grafik Kurang Diutamakan
Paparan LCD 20x4 bersinar dalam aplikasi di mana maklumat berasaskan teks menjadi tumpuan utama. Dalam sistem kawalan industri, contohnya, ia digunakan untuk memaparkan parameter proses, mesej ralat dan maklumat status. Ini semua adalah data dipacu teks yang boleh dipersembahkan dengan mudah pada LCD 20x4.
Dalam peralatan rumah, seperti ketuhar gelombang mikro dan mesin basuh, LCD 20x4 digunakan untuk menunjukkan masa memasak, program mencuci dan butiran operasi lain. Paparan teks yang jelas dan ringkas adalah lebih penting daripada keupayaan untuk menunjukkan grafik dalam konteks ini.
Kemungkinan Masa Depan
Walaupun reka bentuk semasa paparan LCD 20x4 menyukarkan untuk memaparkan grafik yang kompleks, kemajuan teknologi mungkin membuka kemungkinan baharu pada masa hadapan. Sebagai contoh, penambahbaikan dalam storan aksara tersuai dan teknik manipulasi boleh membenarkan perwakilan grafik yang lebih terperinci dan kompleks.
Mungkin juga terdapat perkembangan dalam penyepaduan keupayaan berasaskan aksara dan grafik. Ini boleh membolehkan LCD 20x4 memaparkan gabungan teks dan grafik ringkas dengan cara yang lebih lancar, mengembangkan rangkaian aplikasinya.
Kesimpulan dan Seruan Bertindak
Kesimpulannya, walaupun paparan LCD 20x4 tidak direka untuk paparan grafik sepenuhnya, adalah mungkin untuk mencipta beberapa elemen grafik asas menggunakan aksara tersuai. Kekuatannya terletak pada keupayaannya untuk menyampaikan maklumat berasaskan teks dengan jelas dan cekap, menjadikannya pilihan popular untuk pelbagai aplikasi.
Jika anda memerlukan paparan LCD 20x4 yang boleh dipercayai untuk projek anda, kami di sini untuk menyediakan anda dengan produk berkualiti tinggi. Paparan LCD 20x4 kami terkenal dengan ketahanan, paparan yang jelas dan prestasi yang sangat baik. Sama ada anda sedang mengusahakan sistem kawalan industri, perkakas rumah atau mana-mana peranti lain yang memerlukan paparan maklumat berasaskan teks, kami boleh menawarkan penyelesaian yang sempurna.
Hubungi kami hari ini untuk membincangkan keperluan khusus anda dan memulakan proses perolehan. Pasukan pakar kami sedia membantu anda mencari paparan LCD 20x4 terbaik untuk keperluan anda.
